KEW3000电动绞盘

KEW3000电动绞盘

3500磅绞盘装配和操作说明

通过两代ATV绞盘的对比,可以看出优化升级后的显著特点:

1、变速器右置,与传统绞盘一致,有效提升绞盘重载稳定性;2、全新阻尼设计离合。
2、全新阻尼设计离合手柄,不再需要用力拔出,轻松旋转即可操作。

简介

警告:在操作本设备之前,请阅读、学习并遵守所有的说明。 如果不注意这些说明,可能会导致人身伤害和/或财产损失。

你的绞车可以产生巨大的拉力,如果使用不安全或不适当,可能会导致财产损失,严重的伤害或死亡。 在本手册中,你会发现以下符号表示谨慎、警告和危险。 请特别注意这些符号前面的说明,它们是为了你的安全而写的。 最终,本设备的安全操作取决于你,操作者。

注意

表示一种潜在的危险情况,如果不加以避免,可能会导致轻度或中度伤害。 这种标记也用于提醒人们注意不安全的做法。

警告

表示一种潜在的危险情况,如果不加以避免,可能会导致死亡或严重伤害。

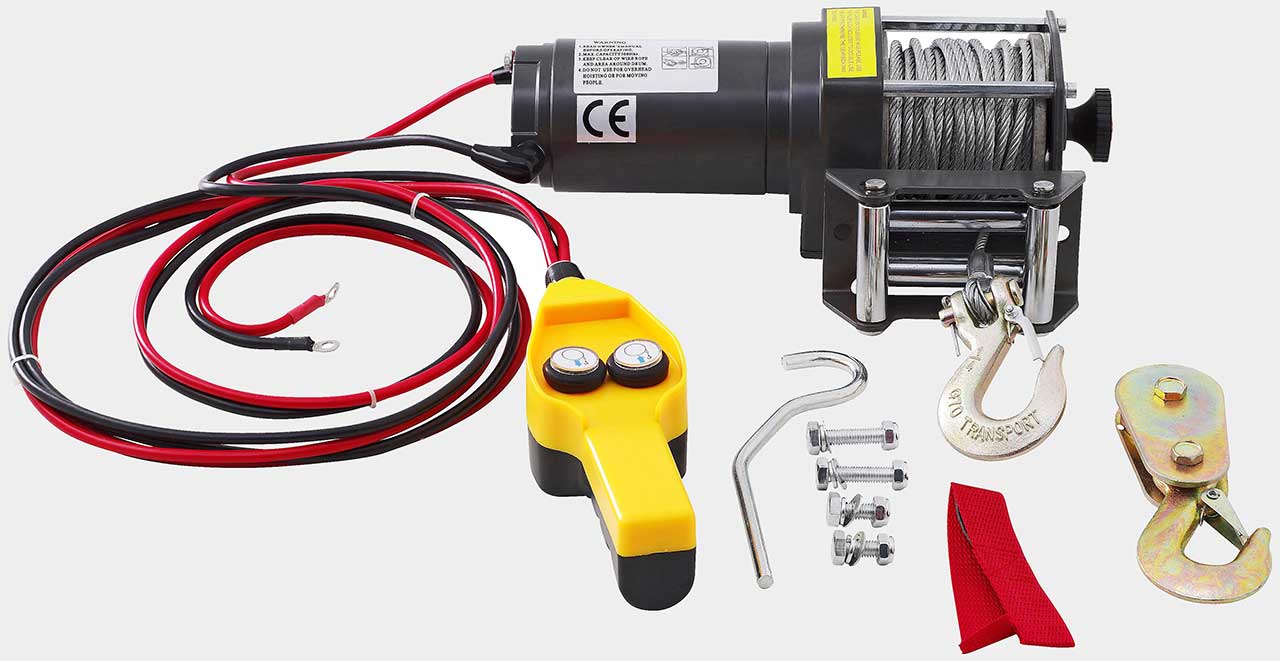

随卷扬机附赠的 描述

1.带钢丝绳的绞盘组件
2.带帽螺栓M8 x 30
3.锁紧垫圈
4.平垫圈
5.M8螺帽
6.带销子的钩子(Cte}vis Hook)
7.控制单元(有三种控制方式供您选择)
7.1 ATV开关
7.2 有线遥控开关
7.3 无线遥控
8.省力钩

下面的描述是可选的

001.滑轮座
002.滚轴滑轮和螺钉
003.安装槽螺丝

您需要的绞车配件

不包括在您的绞车中

手套–用于处理钢丝绳和钩带。

锚带/链–救树锚带是由高质量的尼龙制成,具有5,000至10,0001bs的高抗拉强度。

沉重的毯子–放在缆绳上,在钢丝绳断裂时吸收能量。

了解您的绞车

您的35001b Champion Power Equipment绞车是一个强大的机器,重要的是您要了解它的基本操作和规格,这样当您需要使用它时,您可以放心地使用它。 以下是绞车的部件及其使用方法。 在您需要使用绞车之前,请练习使用绞车。

1.马达:你的l.0HP马达由一个l 2伏的电池供电,为齿轮机构提供动力,使滚筒转动并缠绕钢丝绳;2.绞盘DnJm:你的绞盘由一个l 2伏的电池供电。

2.绞车滚筒:绞车滚筒是存放钢丝绳的圆筒,它可以根据远程绞车的开关送入或缠绕钢丝绳。

3.钢丝绳:你的卷扬机有一个7/32 “x49’的镀锌飞机电缆,专门为3.5001bs的负载能力而设计。钢丝绳在 “下风 “的位置通过滚轮护栏进入滚筒,并在末端形成环状,以接受夹钳钩针。

4.滚轮挡板:当绞车以一定角度使用时,滚轮挡板可以引导钢丝绳到滚筒上,并尽量减少钢丝绳在绞车支架或保险杠上的磨损。绞车支架或保险杠上的磨损对钢丝绳的损害。

5.机械齿轮系统:减速齿轮将卷扬机的电机功率转化为极大的拉力。

6.制动系统:当绞车电机停止,钢丝绳上有负载时,自动对绞车滚筒进行制动操作。由一个独立的机械制动器实施。

7.自由卷轴离合器:该离合器允许操作者手动将卷筒从齿轮系统中分离(”退出”),自由卷轴001。绞车进入齿轮系统。

8.电磁铁:来自车辆面包房的电源在流经风雨密封开关后被引导到绞车电机。

9.远程开关:6’电源开关头有一个双重开关,用于给绞车滚筒供电或断电。 当绞车处于负载状态时,6’导线允许你站在钢丝绳旁。

10.通用平床安装槽:你的绞车可以选择提供一个平床安装槽,可以安装在大多数的平面上,如拖车,台阶保险杠,卡车床等,该安装槽也有孔,可以接受你的滚轮护栏。

11 挡板:如果您的绞车配有挡板,正确使用可以使绞车的拉力增加一倍,或者在不损坏钢丝绳的情况下改变拉力方向。 我们建议您使用双线和挡板来拉动超过2.500 Ibs/1134 kgs。

绞盘组装和安装

1.您的3500磅绞盘的设计采用了该类绞盘的标准螺栓模式。 许多绞盘安装套件都可以使用这种螺栓模式,用于最流行的ATV和安装渠道。 如果您在当地找不到套件,请联系CPE,我们会提供您附近的经销商名称。

如果你使用CPE的安装通道,你必须确保它安装在一个平坦的平台上,以便三个主要部分(马达、齿轮箱和齿轮箱)正确对齐。 正确对齐绞盘将允许均匀分配额定的载荷。

2.首先,用M8 X 25(Part#350030)、平垫圈(Part#350028)、锁紧垫圈(Part#350027)各2个,将滚轴滑轮(Part#3500500)与安装槽(Part#350029)连接,并用M8螺母(Part#350026)固定。螺母(零件编号350026)(确保螺栓从通道内部穿过安装槽和滚轮护栏,这将使绞盘有足够的空间放置在通道内而不受阻碍。)

3.将卷扬机安装在安装槽(零件号350029)上,首先拉动并松开离合器旋钮至 “关闭”,位置为 “自由卷绕”,然后拉出几英寸的电缆,将电线环穿过安装槽前面的开口,并将其送入。现在,用剩下的M8 x 30的螺栓(零件号350031),平垫圈(零件号350028),锁紧垫圈(零件号350027)和M8螺母(零件号350026)将绞盘固定在安装通道上。

4.连接电池(5’9″)的导线,将电源开关的红色(Positive+)导线连接到车辆l 2伏面包机的正极(+)。 将电源开关的黑色(Negative-)导线连接到面包机的负极(-)。

注意-电池含有易燃易爆的气体,安装时要戴上护目镜,摘下所有首饰。勿靠在电池上进行连接。

5.将吊环钩安装到电缆上,从吊环钩上取下销子,将吊环钩连接到电缆上,并将销子装回吊环钩上。

6.在自由旋转和重新旋转钢丝绳时,一定要使用救手器。 使用救手器可以使你的手和手指远离旋转的滚筒。

7.检查滚筒是否旋转正常,将离合器旋钮转到 “关 “的位置(自由旋转),从滚筒上拉出一些钢丝绳,然后将离合器旋钮转到 “进 “的位置,使齿轮啮合。将母接头盖子留下,露出电动开关接头。 将ATV开关或遥控开关或无线遥控接头插入母接头。如果滚筒转动并释放出更多的电缆,说明你的连接是准确的。

8.ATV开关和继电器的安装按照绞车装配图进行。

安全防范措施

警告

警告-请勿超过额定容量。
警告:只能间断性使用。

警告–不要用绞车来提升或移动人员。
警告:为了拉动和保持额定的负载,至少需要在卷筒上缠绕5圈电缆。 如果在卷筒上没有缠绕5圈电缆,电缆夹就不能保持负载。
警告-当电缆处于紧张状态时,要与自己和他人保持安全距离。
警告-钢丝绳可能会在电机停转前断裂。 对于在额定容量或接近额定容量的重负荷,使用滑轮组/抓斗组来减少钢丝绳的负荷。
警告-千万不要踩在电缆上,或靠近负载中的电缆。
警告-不要在绞车电缆上移动车辆来拉动负载(牵引),这可能导致电缆断裂。
警告-不使用时,请断开遥控器和电池的连接。
警告-不要超过最大拉力9.避免 “冲击载荷”,即间歇性地使用控制开关来弥补钢丝绳的松弛。”冲击载荷 “会远远超过钢丝绳和滚筒的速率能力。
警告-不要超过表格中显示的最大线拉力。
警告-当重新卷起电缆时,确保电缆在风下位置卷起,电缆从底部进入滚筒,而不是顶部。

为了正确地重新收线,请戴上手套,在按下遥控按钮收线的同时,保持对电缆的轻微负载。 向绞车走去,不要让电缆从你的手中滑过。 在重新收线时,不要让你的手靠近绞车l 2″。 关闭绞车,重复这个过程,直到剩下几英尺的电缆。

断开遥控器,在离合器分离的情况下,用手转动滚筒,完成卷线工作。 在绞车有动力的情况下,不要让手靠近吊绳和滚筒。

请勿将其作为升降机使用,请勿用于高空升降。

如果不注意这些警告,可能会导致人身伤害和/或财产损失。

警告-处理电缆时要戴手套保护双手,不要让电缆从你的手中滑过。

警告-切勿将缆绳连接到自己身上。 在斜坡上时,请在车辆的车轮上放置障碍物。 制造商没有授权对绞车进行任何修改、变更或偏离,也不得进行任何修改。绞车拉动的时间应尽量缩短。 如果电机变得不舒服,立即停止绞车,让它冷却几分钟。 在额定负载或接近额定负载时,不要拉动超过一分钟。

注意一如果电机停转,不要保持绞车的动力。 电动绞车是为间歇性使用而设计和制造的,不应该用于恒定负荷的应用。
注意:当绞车上有负载时,千万不要松开自由卷轴离合器。
注意:在操作钢丝绳卷轴或解卷的吊钩时,请使用护手钩。

安全操作的一般提示

C3500在卷筒上的第一层钢丝绳时的额定容量为3.500 Ibs.超载会损坏卷扬机/电机/或钢丝绳。 对于超过2.500 Ibs的负载,我们建议使用滑轮组/夹持块,使钢丝绳线加倍。这将在两个方面提供帮助:a)减少滚筒上的绳索层数,以及,b)减少钢丝绳上的负载多达50%。 当把绳索加倍回到车辆上时,应固定在车架或其他负载部分。

在绞车运行过程中,车辆的发动机应保持运转,以最大限度地减少燃料的消耗,并最大限度地提高绞车的功率和速度。 如果绞车在关闭发动机的情况下使用了相当长的时间,燃料可能会被耗尽,并在重新启动发动机时过于虚弱。

在你真正需要使用你的绞盘之前,先了解一下你的绞盘,我们建议你进行几次试运行,以熟悉索具技术,绞盘在不同负载下发出的声音,以及绞盘的运行方式。在各种负载下发出的声音,电缆在滚筒上的旋转方式等。

每次使用前都要对钢丝绳和设备进行检查。 磨损或损坏的钢丝绳应立即更换。 只能使用制造商提供的相同规格的替换绳。准确的规格。

每次操作前要检查卷扬机的安装和螺栓,确保所有的螺栓都是紧固的。

切勿将缆绳接回自身,这将导致缆绳损坏。 始终使用如图所示的具有适当强度的抓取块、吊索或链条。

将遥控器存放在车内,使其不被损坏。

任何卷扬机如果出现任何损坏,被发现有磨损,或操作不正常,都必须停止使用,直到修复。
修复。

建议由制造商授权的维修机构进行必要的维修。

只能在车辆制造商规定的区域内拉动。

只能使用制造商提供的附件和/或适配器。

装配技术

自我恢复

找到一个合适的锚点,如坚固的树干或巨石。

始终使用吊索作为锚点!注意 不要将夹头钩挂在缆绳上,因为这可能会导致缆绳损坏。 如图3.1所示

不要从一个尖锐的角度进行绞车,因为钢丝绳会堆积在滚筒的一侧,造成钢丝绳和绞车的损坏。

短距离的拉动可以用来拉直车辆,长距离的拉动应该使钢丝绳与绞盘/齿轮成90.角。

当拉动重物时,在吊钩外5-6英尺处的钢丝绳上放一条毯子或外套。 在钢丝绳断裂的情况下,它可以抑制回弹。为了提供额外的保护,请打开车辆的引擎盖,如图3所示。

对于超过l.0001bs的拉力,我们建议使用抓取块/滑轮块来对钢丝绳进行双线连接。

这样可以减少卷扬机的负荷和钢丝绳的拉力约50%。

警告:千万不要用绞车进行高空吊装或吊人或搬人。

吊装技术A-Z

a.花时间评估你的情况并计划你的拉力。
b.戴上手套以保护你的手。
c.脱开离合器,使其自由旋转,也可节省面包机的动力。
d.将救手钩固定在夹头钩上.
e.用救手钩将钢丝绳拉到你想要的固定点。
f.将夹头钩固定在锚点上:Slin9,链子或抓取块。 不要将钩子装回到钢丝绳上。
g.启动离合器。
h.将遥控器连接到绞车上。
i.启动你的发动机,以确保电源被补充到电池中。
j.在钢丝绳中注入动力,引导钢丝绳处于紧张状态,以抽出钢丝绳中的松弛部分。 一旦钢丝绳处于紧张状态,就应站在井中。 千万不要踩到钢丝绳上。
k 仔细检查你的锚,确保所有的连接是安全的。
l.检查钢丝绳,确保在绞车滚筒上至少有5圈钢丝绳。
m.在离吊钩约5-6英尺的地方,在钢丝绳上铺上毯子或外套。 打开罩子以增加保护。
n.清理场地,确保所有的观众都在后面,没有人在车辆或锚点的正前方或后方。
0.开始绞车9.确保钢丝绳均匀而紧密地缠绕在滚筒上。 被绞车的车辆可以缓慢行驶以增加对绞车的帮助。避免冲击载荷;保持钢丝绳的张力。
P.被卷扬的车辆应置于空档,并松开紧急制动。 只有在完全紧张的情况下才松开制动踏板。 这可能会损坏绞车、绳索和车辆。
q.该绞车是用于间歇性使用的。 在满负荷的情况下,如果没有让电机冷却几分钟,就不要通电超过1分钟。然后再继续进行绞车操作。
当车辆在稳定的地面上并能以自己的力量行驶时,绞车操作就完成了。
s.确保车辆安全,一定要设置好刹车,并将车辆置于停车位置。
1.松开钢丝绳的张力,绞车不是用来长时间固定车辆的。
u.将钢丝绳从锚上断开。
v.重新卷起钢丝绳。 确保已经在卷筒上的钢丝已经卷紧并整齐地卷起。紧。
w 当钢丝绳被拉入时,保持你的手远离卷扬机滚筒和导缆器。
x 固定吊钩和吊带
Y.断开遥控器的连接,将其存放在清洁干燥的地方。
z.清洁和检查连接和安装硬件,以便下次绞车操作。

警戒线

1.定期检查安装螺栓和电气连接件的紧固情况,清除所有的污垢或粘附物,并始终保持清洁。

2.不要试图拆卸齿轮箱,维修应该由制造商或授权维修中心进行。

3.齿轮箱在出厂时已使用高温锂基润滑脂进行了润滑,不需要再进行内部润滑。

更换钢丝绳

1.如果钢丝绳已经磨损或开始出现断股的迹象9,必须在再次使用前进行更换。 为此,请将有问题的钢丝绳自由地拆下。
拆除滚筒上的M5x5螺栓(零件编号350007)并释放钢丝绳。
2.将新绳的一端插入,并将M5 x 5毫米的螺栓紧紧固定。
3.启动离合器,在滚筒上重新卷起新绳,在卷起时保持绳索的张力。 确保绳索在下风位置重新卷起。

警告-只能用制造商推荐的相同的替换部件来替换钢丝绳。
