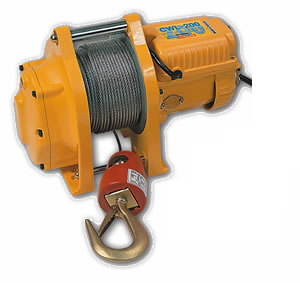

| | | | | | | | > 捲揚機 > 碳刷馬達吊貨捲揚機 > CWL-150 |  | | | 碳刷馬達吊貨捲揚機 CWL-150 | | |  | | | | | | 特性
● 主機鋁合金壓鑄成型,強度高、重量輕、搬移方便。
● 串激式碳刷馬達特性佳,高載重、馬力足,低載重、速度快,省時又省力,工作高效率。
● 雙重安全制動裝置:斷電時馬達電阻式逆向電流煞車及機械式棘輪煞車先後作動,安全可靠。
● 開關採分離式設計,攜帶方便。
● 配合川方牌吊架或直接座地使用,均非常簡便。
● 單相110V | | | | | | 規格
| | 單線吊重(最外層): 150 kg | | | 速度(最外層): 22 m/min | | | 碳刷馬達
馬力 :1200 W
電流 :12 A | | | 煞車
馬達 : 電阻式
機械 : 雙棘輪
| | | 揚程 :45 m | | | 標準配件
鋼索 :5 mm x 46 m
電源線 :3芯× 3 m
開關附線 : 1.25mm 2 ×6 芯 × 10 m
錘重吊鉤 :CHW-0031 | | | 淨重: 15 | | | 毛重: 29 | | | 備註:
● 鋼索最外層代表吊重最輕,但速度郤最快。
● 使用三角吊輪, 雙線吊重將增加85%, 但速度相對減半。
● 捲揚機嚴禁乘載人員且不得過載使用。 | | | |
| | | | | | 各種坡度之拉力(kg)
| | 坡度% / 角度 | 拉力 (kg) | | | 水平
| 1,100 | | | 10%6º | 700 | | | 20%11º | 500 | | | 40%22º | 300 | | | 60%31º | 270 | | | 80%39º | 250 |
備註:
● 上述拉力為鋼索繞於索輪最外層之單線拉力,每往內一層其拉力將增加10%。

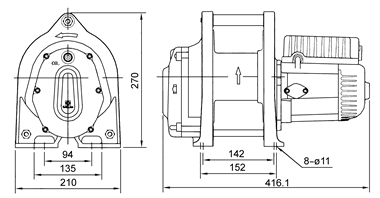

● 上述拉力為滾動負載且設其磨擦阻力為15%(不同適用場合其阻力不同,將影響所需之實際拉力) | | | | | | 尺寸(mm)
| | |  | | | | | | |
| |
| |
